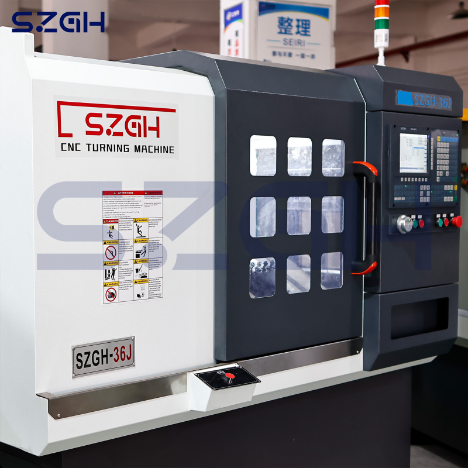

Высокоточный малогабаритный токарный станок с ЧПУ SZGH-36J с наклонной станиной для обработки металла.

Компания Shenzhen Guanhong Automation Co., Ltd. (SZGH) — признанный во всем мире эксперт в области систем ЧПУ, интеллектуальной автоматизации и высокоэффективных станков с ЧПУ. Опираясь на многолетний опыт в области управления движением, сервоприводов и проектирования станков, SZGH представляет 2-осевой токарный станок с ЧПУ SZGH-36J — компактное высокоточное решение, разработанное для современной обработки на токарных станках с ЧПУ и автоматизированных токарных станках следующего поколения.

Основные преимущества:

Конструкция станины с наклоном 30°: обеспечивает превосходную жесткость и отличное удаление стружки, гарантируя более чистое рабочее пространство и более длительный срок службы инструмента.

Унифицированная система управления SZGH: оснащен разработанным нами контроллером SZGH-880TC (Cortex-A8 + FPGA), обеспечивающим точность управления 0,1 мкм и удобный пользовательский интерфейс.

Высокоскоростной и сбалансированный шпиндель: Динамически сбалансированный шпиндель, достигающий скорости вращения до 4000 об/мин, обеспечивает высокое качество обработки поверхности и точность.

Модульная конфигурация: Поддерживает опциональные фрезы, головки с приводом по оси Y и 5-осевой механизм для сложной токарно-фрезерной обработки.

Компоненты премиум-класса: Ключевые детали изготовлены из высококачественных износостойких материалов от ведущих производителей (например, тайваньских HIWIN/PMI), что обеспечивает долговечность.

Высокоточное производство: механическая конструкция для исключительной стабильности

Двухосевой токарный станок с ЧПУ SZGH-36J изготовлен из высокопрочного, устойчивого к деформациям чугуна и имеет наклонную станину под углом 30°. Такая конструкция эффективно поглощает силы резания, минимизирует вибрацию и улучшает отвод стружки — ключевые факторы для поддержания стабильной производительности токарного станка с ЧПУ в течение длительных непрерывных производственных циклов.

Рама станка изготовлена ​​методом прецизионной фрезеровки и динамически сбалансирована для обеспечения структурной стабильности даже в сложных условиях резания. Это позволяет SZGH-36J поддерживать жесткие допуски между партиями, что крайне важно для производителей высокоточных компонентов.

Шпиндель приводится в движение серводвигателем с регулируемой частотой вращения мощностью 4 кВт, обеспечивающим быстрое ускорение, стабильный крутящий момент и плавные переходы скорости. Благодаря высокоточным радиально-упорным подшипникам шпиндель обеспечивает превосходную точность вращения и чистоту поверхности Ra ≤ 1,6 мкм, что делает этот 2-осевой токарный станок с ЧПУ идеальным для таких отраслей, как электроника, медицинское оборудование и производство прецизионных деталей.

Оптимизированная система осей для высокоэффективной обработки на токарном станке с ЧПУ

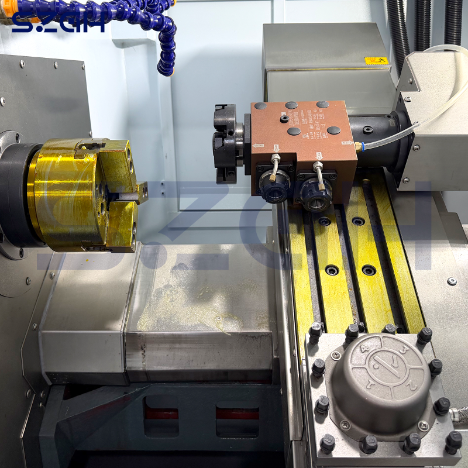

Оси X и Z 2-осевого токарного станка с ЧПУ SZGH-36J используют прецизионные шариковые винты диаметром 25 мм в паре с высокопрочными линейными направляющими. Такая конфигурация обеспечивает отсутствие люфта, высокую повторяемость и точность позиционирования в течение длительного времени — основные требования для надежной обработки на токарном станке с ЧПУ.

Перемещение по оси X: 600 мм

Перемещение по оси Z: 230 мм

Скорость подачи: до 30 м/мин

Эти характеристики позволяют 2-осевому токарному станку с ЧПУ эффективно обрабатывать широкий спектр деталей, от прототипирования до средне- и крупносерийного производства.

Для дальнейшего повышения стабильности обработки станок имеет оптимизированную конструкцию системы терморегулирования, включающую теплоотводящие литые детали и термостабильные направляющие. Это предотвращает температурный дрейф и обеспечивает стабильную точность при длительных операциях обработки — важнейший фактор для устойчивого производства автоматизированных токарных станков.

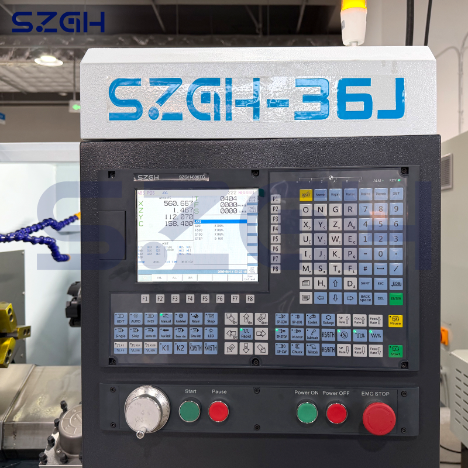

Усовершенствованная система ЧПУ, обеспечивающая интеллектуальную автоматизацию токарных станков

SZGH-36J оснащен системой ЧПУ, разработанной компанией SZGH и проверенной годами промышленного применения. Контроллер обеспечивает высокоскоростную интерполяцию, точную синхронизацию сервоприводов и адаптивное управление подачей, гарантируя плавное выполнение сложных программ при сохранении точности и качества поверхности при обработке на токарном станке с ЧПУ.

Преимущества для операторов:

Интуитивно понятный графический пользовательский интерфейс

Быстрое и простое программирование

Мониторинг станка в реальном времени

Поддержка связи RS232 и Ethernet

Эти функции позволяют 2-осевому токарному станку с ЧПУ SZGH-36J беспрепятственно интегрироваться в интеллектуальные заводы и цифровые производственные линии, поддерживая концепцию Industry 4.0 и передовые рабочие процессы автоматизированных токарных станков.

Ручной контроллер и модульная панель ввода/вывода дополнительно повышают эффективность настройки, упрощая ручную центровку, установку инструмента и контроль деталей — что особенно ценно для мелкосерийного и смешанного производства.

Высокая производительность, готовность к автоматизации

Для непрерывного автоматизированного производства 2-осевой токарный станок с ЧПУ SZGH-36J поддерживает множество вариантов автоматизации, включая:

Гидравлическую систему зажима для быстрого и надежного зажима

Дополнительную автоматическую подачу прутка для работы без участия оператора

Обрабатываемая длина прутка до 35 мм

Максимальный диаметр токарной обработки до 250 мм

Встроенные системы удаления стружки и циркуляции охлаждающей жидкости поддерживают чистую и термостабильную рабочую среду, сокращая время простоя и повышая общую эффективность обработки на токарном станке с ЧПУ, эффективно охлаждают инструмент и заготовку во время обработки, эффективно уменьшая термическую деформацию, улучшая качество поверхности и продлевая срок службы инструмента.

Обрабатываемые материалы и области применения

Двухосевой токарный станок с ЧПУ SZGH-36J оптимизирован для обработки широкого спектра материалов, включая:

Алюминий и алюминиевые сплавы

Медь и латунь

Углеродистая и легированная сталь

Нержавеющая сталь

Конструкционные пластмассы

Типичные области применения:

Автомобильные валы и втулки

Гидравлические и пневматические фитинги

Электронные и соединительные компоненты

Прецизионные крепежные элементы и мелкие механические детали

Станок широко используется в автомобильной, электронной, аэрокосмической промышленности, производстве компонентов, медицинских приборов и машиностроении, обеспечивая стабильную точность и высокую производительность благодаря передовой обработке на станках с ЧПУ.

Надежная глобальная послепродажная поддержка

Каждый 2-осевой токарный станок с ЧПУ SZGH-36J поддерживается комплексным послепродажным обслуживанием для обеспечения долгосрочной стабильности работы:

Консультации перед установкой и планирование компоновки

Поддержка при установке и вводе в эксплуатацию

Обучение операторов работе на токарном станке с ЧПУ

Удаленная диагностика и техническая поддержка

Поставка запасных частей и рекомендации по техническому обслуживанию

Это гарантирует, что клиенты получают не только высокопроизводительный 2-осевой токарный станок с ЧПУ, но и надежное долгосрочное решение в области автоматизированных токарных станков.

Почему стоит выбрать 2-осевой токарный станок с ЧПУ SZGH-36J?

На мировом рынке, наряду с такими брендами, как Okuma, Fanuc, Siemens, Haas и SMTCL, SZGH-36J выделяется благодаря сбалансированному сочетанию производительности, готовности к автоматизации и экономической эффективности.

Он предлагает:

Стабильную и точную обработку на токарном станке с ЧПУ

Гибкое производство для обработки отдельных деталей и серий

Бесшовную интеграцию в системы автоматизированного токарного оборудования

Отличную окупаемость инвестиций для современных производителей

Свяжитесь с SZGH сегодня, чтобы получить подробные технические характеристики, информацию о ценах или индивидуальные решения для автоматизированного токарного оборудования на базе 2-осевого токарного станка с ЧПУ SZGH-36J.
